Пульты управления сценическими лебедками

← Прокрутите в сторону для просмотра всей таблицы →

Модель	Тип	Напряжение(В)	Ток(А)	Трос подъема(мм)	Кабель питания(мм)	Вес(кг)	Упаковка	Габариты(мм)
KY-2	2CH	110-460	8	3×1.5+1×1	3×2.5+2×1.5	2	-	-
KY-4/KY-4-L	4CH	110-460	16	3×1.5+1×1	3×4+2×2.5	10/11	Plastic box	48×36×21
KY-8/KY-8-L	8CH	110-460	32	3×1.5+1×1	3×4+2×2.5	12/13	Plastic box	52×43×21
KY-12/KY-12-L	12CH	110-460	32	3×1.5+1×1	3×6+2×4	31/32	Flight case	54×49×49
KY-16/KY-16-L	16CH	110-460	32	3×1.5+1×1	3×10+2×6	90/91	Flight case	80×61×90
KY-20/KY-20-L	20CH	110-460	32	3×1.5+1×1	3×16+2×1C	82/83	Flight case	80×60×108
KY-24/KY-24-L	24CH	110-460	63	3×1.5+1×1	3×16+2×10	88/89	Flight case	80×60×108
KY-32/KY-22-L	32CH	110-460	63	3×1.5+1×1	3×25+2×16	102/103	Flight case	80×60×118

Беспроводное управление опционально.

Описание

Контроллер сценических подъемников предназначен для мобильных выступлений и строительства сцен. Он обеспечивает управление как одним, так и несколькими электрическими подъемниками одновременно. Простота эксплуатации в сочетании с мощными AC-контакторами гарантирует безопасное и надежное переключение.

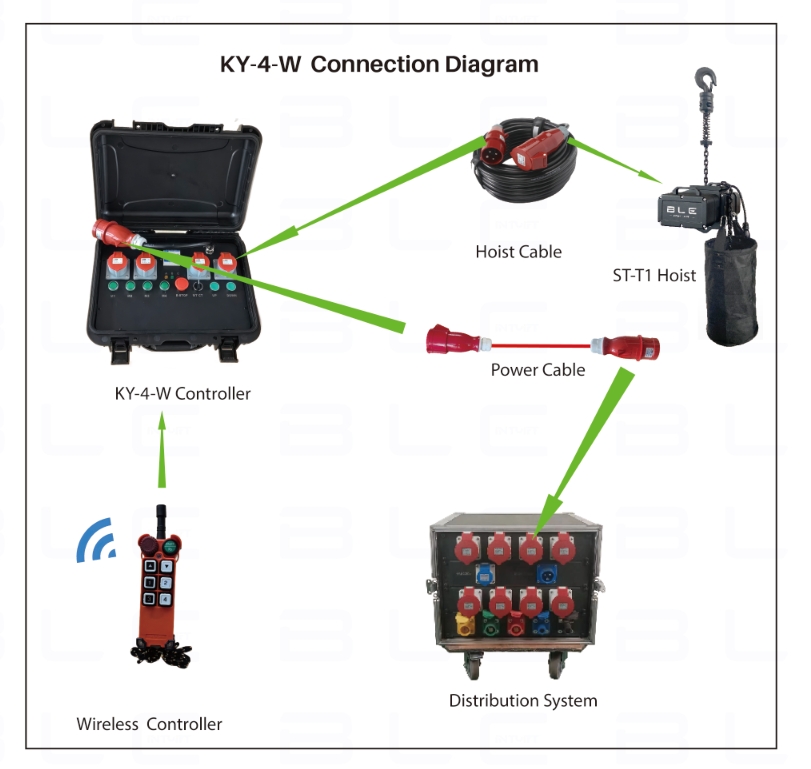

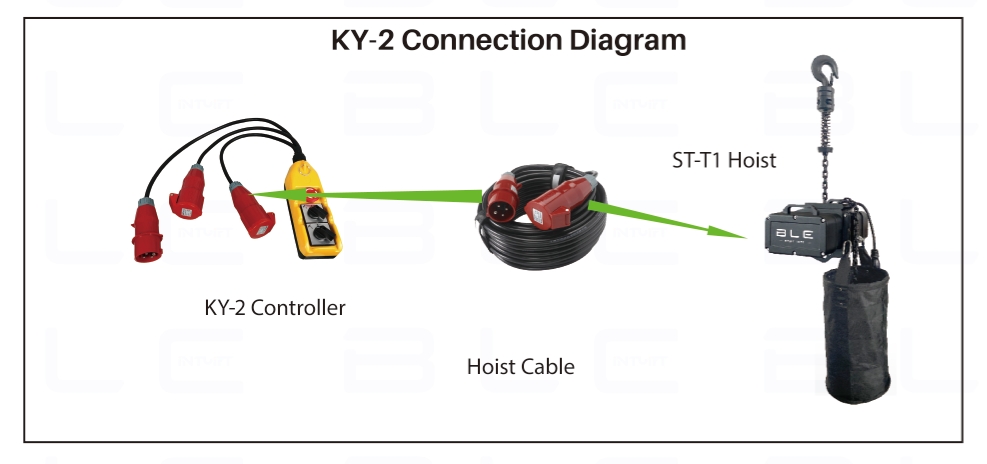

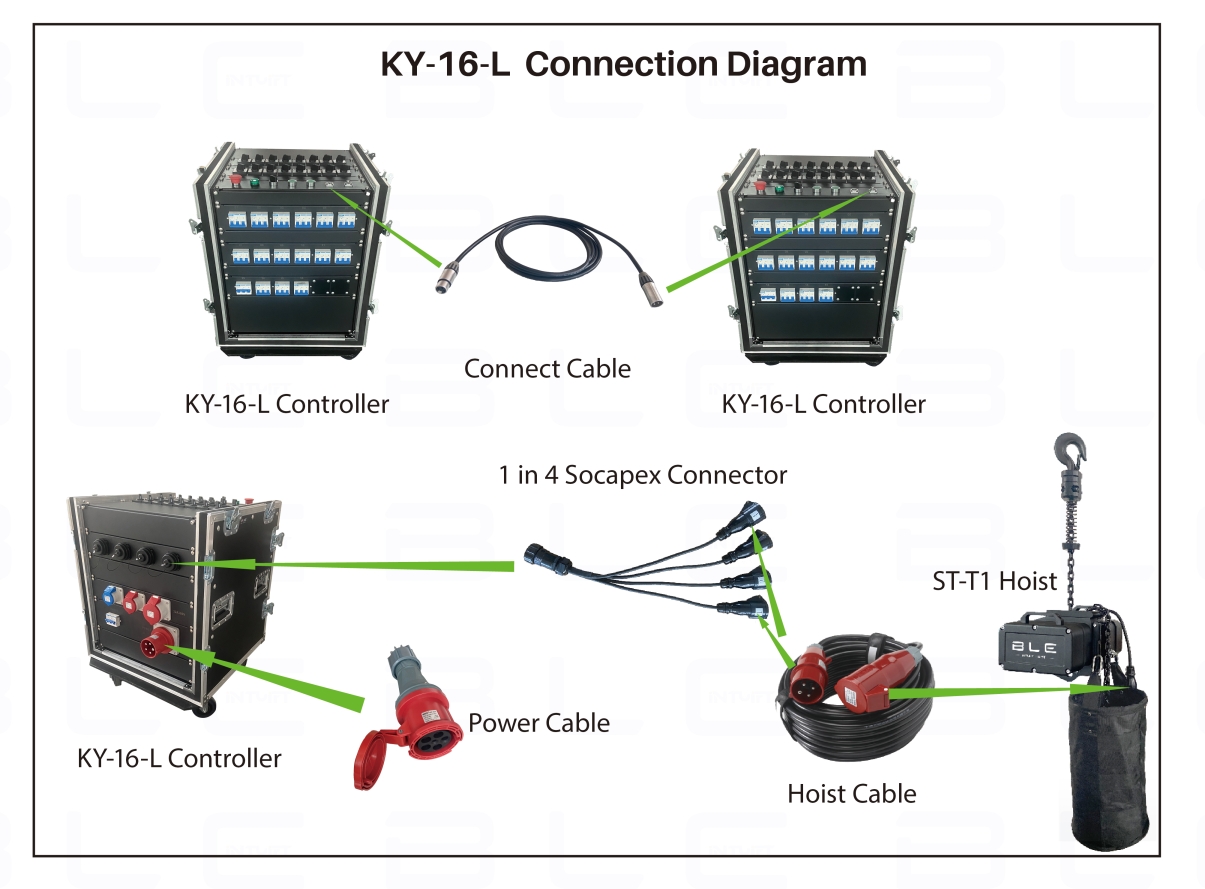

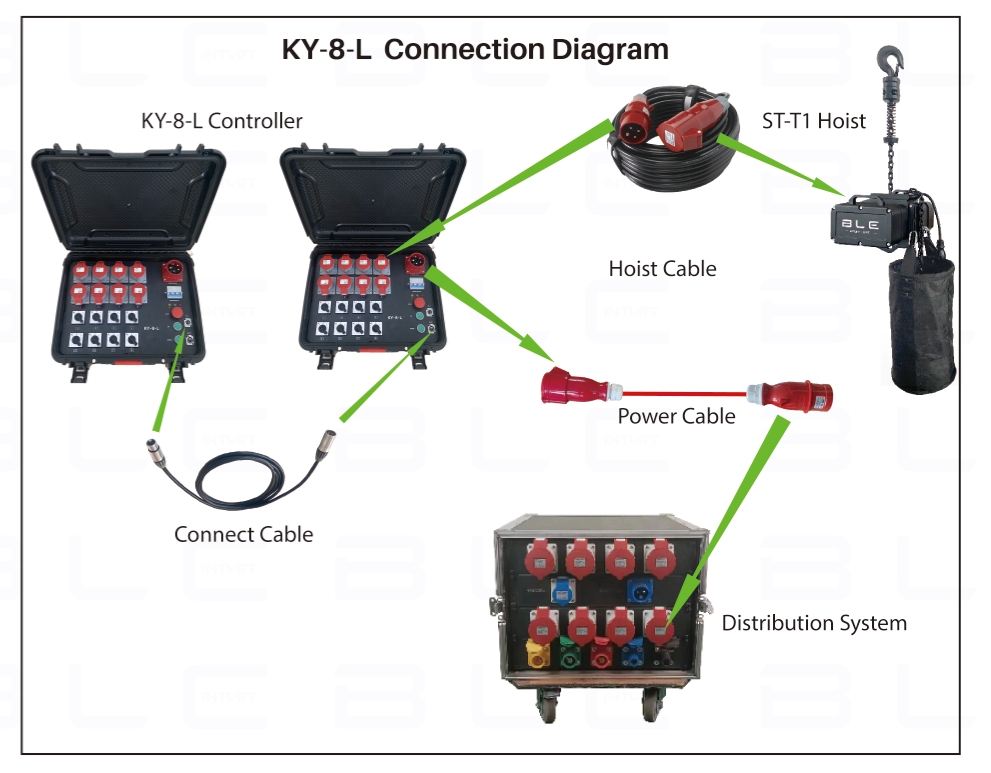

Схемы подключения лебедок

Управление лебедками (краткое руководство)

Подъем и спуск одной лебедки

Выберите переключатель Подъем (желтый) или Спуск (красный) для нужного подъемника.
Поверните ручку управления – подъемник начнет движение в выбранном направлении.
Аналогичным образом управляются остальные подъемники.

Синхронное управление несколькими лебедками

Подключите питание и управляющие линии всех подъемников.
Установите переключатель Групповое управление в положение нужного количества подъемников.
Для подъема всех выбранных подъемников:
- Поверните переключатель вправо – загорится индикатор Подъем (желтый).
- Активируйте ручку управления – подъемники начнут синхронный подъем.
Для спуска всех выбранных подъемников:
- Поверните переключатель влево – загорится индикатор Спуск (красный).
- Активируйте ручку управления – подъемники начнут синхронный спуск.

Режимы работы ручки управления:

Влево – спуск.
В центр – остановка.
Вправо – подъем.

Меры предосторожности

Перед работой обязательно проведите проверку оборудования.
Если направление движения подъемника не соответствует маркировке на панели управления, отключите питание и поменяйте фазы (только квалифицированным электриком!).
Перед синхронным управлением убедитесь, что все подъемники движутся в одном направлении.
При групповом управлении всегда проверяйте, что выбрано правильное количество подъемников.

Аварийная остановка (E-Stop)

Кнопка "STOP" предназначена для экстренной остановки при неисправностях или аварийных ситуациях.
При нажатии контроллер отключает питание, и подъемники немедленно останавливаются (как при подъеме, так и при спуске).

Важные рекомендации

Используйте контроллер только в сухих условиях, избегая влажных помещений.
Во время работы на месте должен находиться оператор, контролирующий процесс подъема/спуска.
После остановки переведите переключатели в нейтральное положение во избежание случайных срабатываний.
По окончании работ отключите главный выключатель и обесточьте систему.
Защищайте оборудование от воды, пыли и перепадов температур.
В зимний период убедитесь, что питание не переходит в однофазный режим (это может привести к перегоранию двигателя подъемника).

← Прокрутите в сторону для просмотра всей таблицы →

Симптом неисправности	Возможная причина	Решение
Индикатор питания не горит	Выключатель на передней панели контроллера не включен Кабель питания не подключен	Проверьте переключатель на передней панели и включите его Проверьте подключение кабеля питания
Индикатор питания горит, но индикаторы выбора на верхнем и нижнем светильниках не горят	Главный выключатель контроллера не включен Трансформатор перегорел	Проверьте, включен ли выключатель Обратитесь к специалистам для замены трансформатора
Светодиоды верхнего и нижнего света горят, но таль не двигается	Кабель питания тали не подключен Управляющий кабель тали не подключен	Проверьте и подключите кабель питания тали Проверьте подключение управляющего кабеля Проверьте, не отключена ли общая линия управляющего кабеля
Светодиоды верхнего и нижнего света горят, но таль не двигается	Обрыв управляющего кабеля тали	Найдите и восстановите поврежденный кабель

Преобразователь частоты (2.2 кВт, 220В, 3 фазы)

Преобразует однофазный ток (220В) в трехфазный (220В) для питания промышленного оборудования мощностью до 2.2 кВт.

Ключевые особенности:

✔ Надежные разъемы – 5-контактный штекер с шагом 2.54 мм.

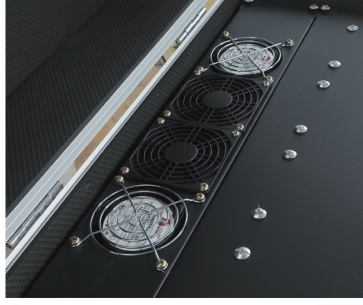

✔ Эффективное охлаждение – вентилятор постоянного тока с низким уровнем шума и увеличенным ресурсом работы.
✔ Защита от коррозии – трехслойное антикоррозийное покрытие продлевает срок службы.
✔ Безопасность – прочный корпус с винтовым креплением обеспечивает надежную эксплуатацию.

Применение:

Управление электродвигателями (насосы, вентиляторы, конвейеры).
Плавный пуск и регулировка скорости оборудования.
Энергосберегающие решения для промышленности и сцены.
